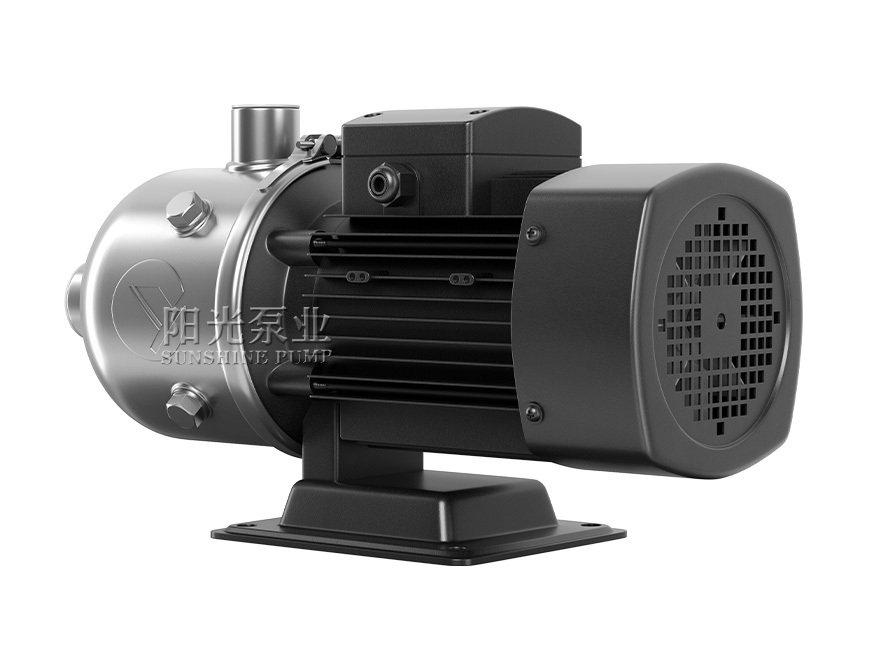

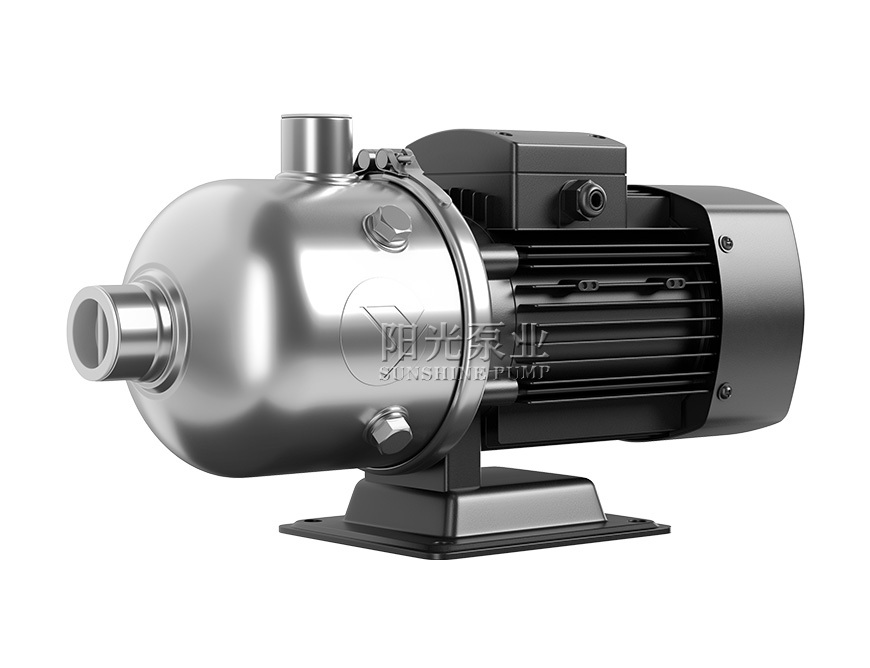

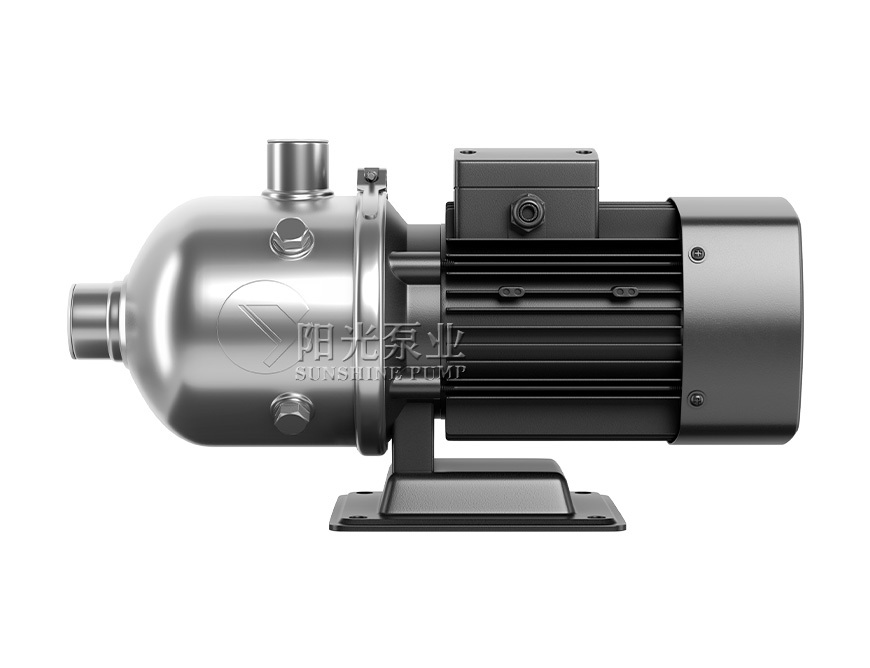

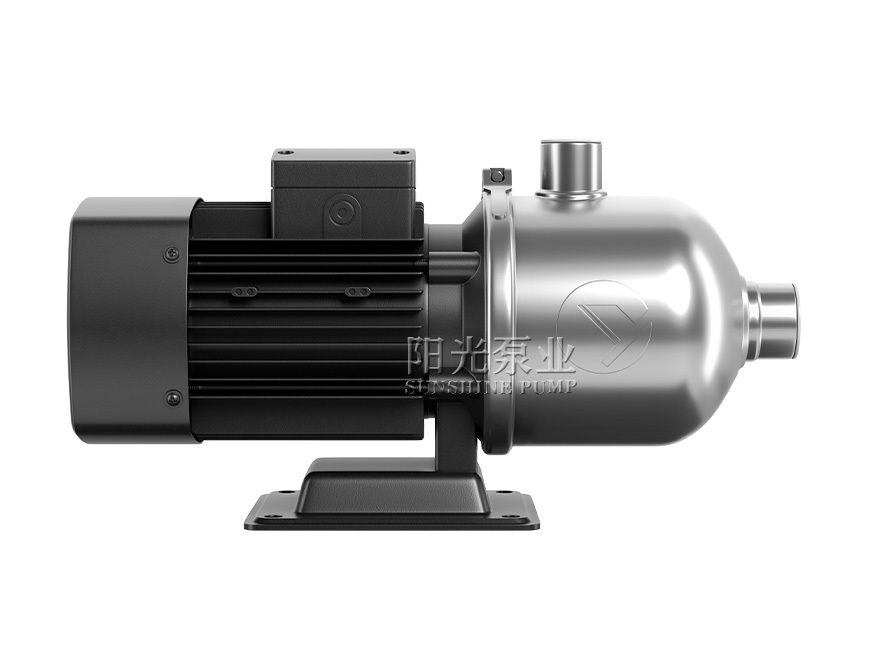

CHL/CHLF轻型段式多级泵

过流部件采用不锈钢板冲压焊接而成,耐轻腐蚀等

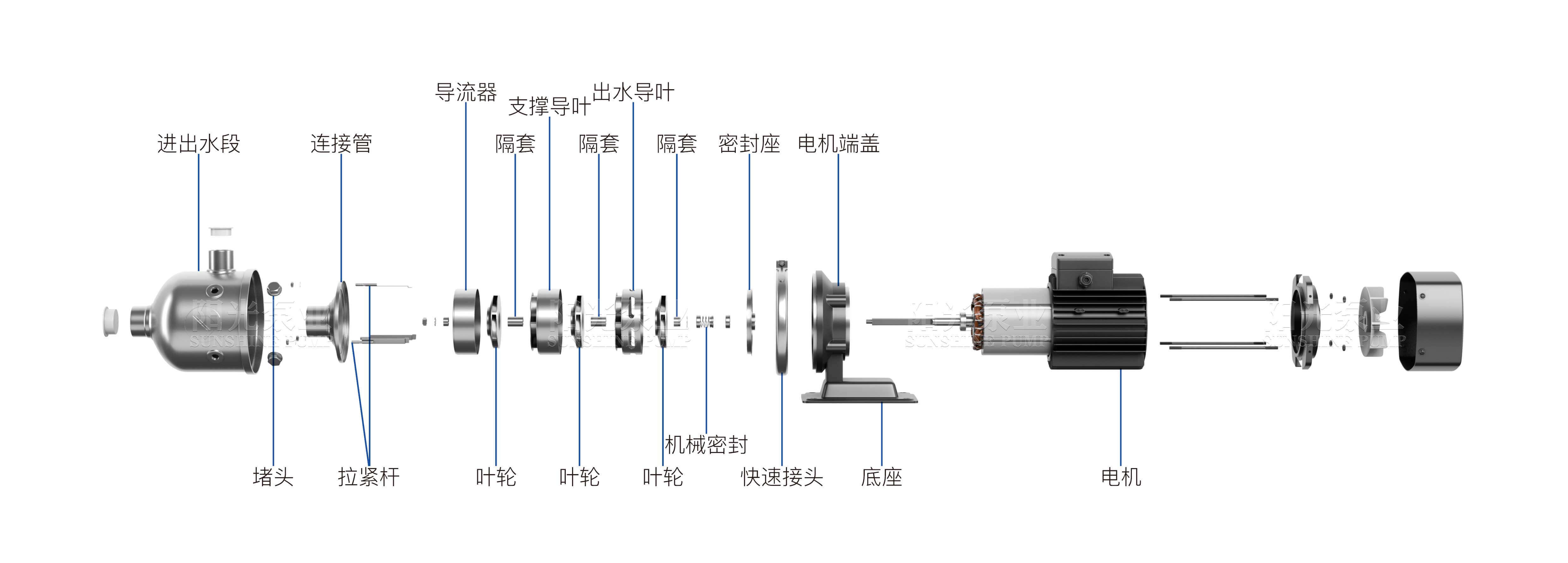

CHL/CHLF轻型段式多级泵 三维视频
点击播放
产品简介

上海阳光泵业CHL,CHLK和CHLF轻型卧式多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料(304或316)制成,不同材质的硬质合金密封,保证了不同介质输送均无泄漏;噪音低:两个低噪音轴承下的水泵,运转平稳,除电机微弱声响,基本无噪声;故障率低:结构简单合理,整机无故障工作时间大大提高。具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点。

工作条件

·稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。

·液体温度:常温型-15℃至+70℃

·热水型+70℃至+110℃

·最大环境温度:+40℃

·最大运作压力:10巴

·最大进口压力受最大运作压力限制。

·介质酸碱性:PH4~9

适用范围

主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。

三维模型

产品

CHL/CHLF轻型段式多级泵

型号

CHL(F)2-20
  1. CHL(F)2-20
  2. CHL(F)2-30
  3. CHL(F)2-40
  4. CHL(F)2-50
  5. CHL(F)2-60
  6. CHL(F)4-20
  7. CHL(F)4-30
  8. CHL(F)4-40
  9. CHL(F)4-50
  10. CHL(F)4-60
模型下载

CHL-CHLF(带水印-16号)11.06

性能参数

型  号配用电机
(kW)
流量
(m³/h)
1.52.02.5
CHL(F)2-200.37扬程
(m)
16.51513
CHL(F)2-300.3724.52219
CHL(F)2-400.55332925
CHL(F)2-500.55403631.5
CHL(F)2-600.75484439

型  号配用电机
(kW)
流量
(m³/h)
3.04.05.0
CHL(F)4-200.37扬程
(m)
171512.5
CHL(F)4-300.552623.520.5
CHL(F)4-400.75343127
CHL(F)4-501.1433934
CHL(F)4-601.1514742

型  号配用电机
(kW)
流量
(m³/h)
7.08.09.0
CHL(F)8-100.75扬程
(m)
9.398
CHL(F)8-200.75191817
CHL(F)8-301.1282725
CHL(F)8-401.5373533
CHL(F)8-502.247.54542.5

型  号配用电机
(kW)
流量
(m³/h)
11.012.013.0
CHL(F)12-100.75扬程
(m)
109.5 9
CHL(F)12-201.220.519.5 18.5
CHL(F)12-301.83129.5 28
CHL(F)12-402.441.539.5 37.5
CHL(F)12-50352.550.0 47

型  号配用电机
(kW)
流量
(m³/h)
14.016.018.0
CHL(F)16-101.1扬程
(m)
11.510.59.5
CHL(F)16-202.22321.720
CHL(F)16-303363431.5
CHL(F)16-404484542
型  号配用电机
(kW)
流量
(m³/h)
18.020.022
CHL(F)20-101.1扬程
(m)
11109
CHL(F)20-202.223.52220.5
CHL(F)20-30435.53431.5
CHL(F)20-404.448.546.543
